日本近海の等深線入りマップをきれいに書く方法（データ取得から作図まで）

10月から研究員として雇用され，対象海域が沿岸域にまで及ぶようになってきた．

これから観測を行うときに，対象海域の大まかな地形を把握しておく必要があるし，

流動モデルなんかを作るときにも深度データは不可欠．

なので，深度データを取得して，お絵描きソフトで等深線入りの図を作成した．



これから修論，D論で，このような図を作成しようとしている人もいるかと思うので，

データ取得から作図までの流れを記しておく．



＜データ取得＞

利用できる深度データはいろいろあるが，無料で使えて，日本近海に限って言えば,

JODC（Japan Oceanographic Data Center）の公開しているものを使えば良いと思う．



JODCのホームページの500mメッシュ水深というデータを用いる．





すると，欲しいデータの領域を指定するページが出てくる．



もし，欲しいデータ領域が図の青枠で囲っている領域外なら，このデータは用いることができない．

また，一回でダウンロードできるデータは緯度，経度2度分までという制約があるため，

もっと大きな領域のデータが欲しければ，何回かにわけてダウンロードする必要がある．



今回は俺の対象海域の一部である舞鶴周辺のデータを取得することにする．

舞鶴周辺を含んだ北緯35-36度，東経135-136度の範囲を指定して，検索ボタンを押す．



すると，次のように検索結果画面が出る．

圧縮しないを選択し，データ取得．

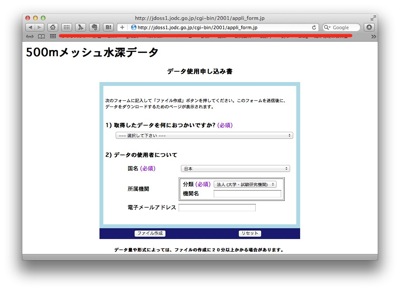

すると，次のようにデータの使い道等を記入するページが表示される．



必要事項を記入して，ファイル作成ボタンを押す．



ファイルが作成されるので，そのファイルのリンクをクリックする．



そうすればデータがブラウザ上に表示されるので，全選択コピーして，テキストで保存すればデータ取得は終了．

俺は，便宜的にMaizuru.datというファイルネームで保存した．

このデータが何を表しているのか，データの説明（フォーマット）を見てみると，

，

種別，緯度，経度，水深の順番で並んでいる．

種別を見ると分かるが，データが補完されているので注意が必要．





＜作図＞

データの取得ができたので，そのデータを読み込んでお絵描きソフトで作図．

俺はGMTを用いたが，他の作図ソフトでももちろんOK.



以下は等温線入りマップを書くGMTスクリプト．



#共通オプション

Ropt=135.2/135.5/35.5/35.8

Jopt=M15

input=Maizuru.dat

output=Maizuru.ps

xyzfile=mean.xyz

cptfile=topo.txt

grdfile=test.grd

Bopt=a0.05f0.05:.:WeSn

#blockmean用オプション

Iopt=1c

#surface用オプション

tension=0.4

reso=1m/1m

#grdcontour用オプション

cinit=10

Aopt=20f10t

awk '{print $3,$2,$4}' $input |\

blockmean -R$Ropt -I$Iopt > $xyzfile

surface $xyzfile -R$Ropt -G$grdfile -T$tension -I$Iopt

grdcontour $grdfile -J$Jopt -R$Ropt -W1 -C$cinit -A$Aopt -Y4 -P -V -K > $output

pscoast -R$Ropt -J$Jopt -Df -W2 -G255/204/51 -I10 -K -V -O >> $output

psbasemap -R$Ropt -J$Jopt -B$Bopt -O -V >> $output





共通オプションからgrdcontour用オプションまでは変数の指定．

それ以降が本文．

各オプションはGMT関連サイト（記事最後に載せてます）を参照してもらうとして，



掻い摘んでやっていることを説明します．

awk '{print $3,$2,$4}' $input |\

blockmean -R$Ropt -I$Iopt > $xyzfile

では，先ほど取得した舞鶴周辺の水深データを読み込んで，xyzデータに変換するオプション．

注意したいのは読み込むデータが，種別，緯度，経度，水深の順番になっているのだが，

x,y,zの順番に直さないといけないので，awkを用いて，3（経度）,2（緯度）,4（水深）列目の順番にしてblockmeanに渡している．

surface $xyzfile -R$Ropt -G$grdfile -T$tension -I$Iopt



surfaceはblockmeanで作成されたxyzデータを等間隔なグリッドデータに変換するためのオプション．

テンション(-Tオプション)の与え方でかなり印象が変わるので，試行錯誤しないといけない．注意が必要



grdcontourコマンドで，surfaceで作成されたグリッドデータを使って等深線を書き，

pscoastで陸地を書き，

psbasemapで枠を書く．

これで出来上がり．



プレビュー.appなどで表示させてみると，このように等深線入りの地図が出来たことがわかる．





GMTで作成した図はPostScript形式なので，

イラストレータなどで観測点や地名を入れるなど加工すれば，より使いやすい図にできる．



ちなみに，今回作図した舞鶴周辺海域の等深線地図と，前回の舞鶴下見の時に魚探で計測した水深データはほぼ一致した．

小さな空間スケールで水深が大きく変わるような場所でなければ，この水深データはかなり使えるんじゃないかと考えている．

無料やし！



＜GMT参考サイト＞

GMTの使い方

オプションの使い方が丁寧に書かれている．

Blockmean

GMTの使い方サイトにはBlockmeanオプションの使い方が載っていなかったので，こちらを参照した．
